门窗钢化玻璃

听别人讲的 "全钢玻璃"" 均质处理 " 等术语搞得眼花缭乱？看到新闻里钢化玻璃自爆的报道，是否对自家门窗安全心生疑虑？

作为门窗安全的第一道防线，钢化玻璃的学问远比我们想象的更复杂。今天我们就以国家标准《GB 15763.2-2005》为基础，结合老李的行业经验，全方位解密门窗钢化玻璃的那些事儿。

一、什么是钢化玻璃？安全的核心定义

钢化玻璃本质上是一种经过特殊热处理的安全玻璃。

国标定义，物理钢化玻璃通过加热到接近软化点后迅速冷却的工艺，使玻璃表面形成均匀的压应力，内部形成张应力，从而显著提高了机械强度和抗冲击性能。

最关键的安全特性是：钢化玻璃破碎时，会分裂成无数没有尖锐棱角的小颗粒，能最大程度减少对人体的伤害。这也是为什么国标强制要求建筑门窗、幕墙等场所必须使用钢化玻璃的核心原因。

二、钢化玻璃分类：不止于 "硬" 的区别

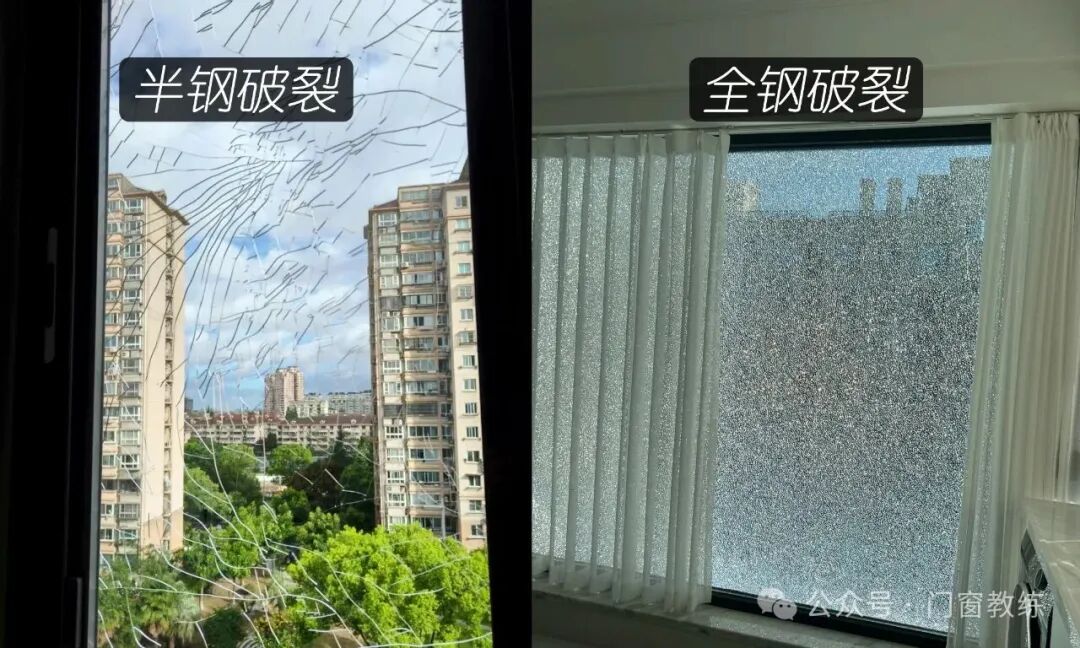

1.按应力等级：全钢与半钢的本质差异

• 全钢化玻璃：表面应力值≥90MPa，抗冲击强度是普通玻璃的 3-5 倍，破碎后颗粒细小均匀，是门窗及幕墙行业主流选择，包括阳光房顶面，商场护栏等是常用的应用场景！

• 半钢化玻璃：表面应力值在 50-90MPa 之间，强度介于普通玻璃和全钢化玻璃之间，破碎后碎片较大。半钢化玻璃因加热冷却更平缓，表面平整度更高，适合对光学性能要求高（平整度）但安全性要求稍低的场景，一般用于夹胶玻璃基片居多，但不适合用于高风险场景，更适合用在艺术隔断，家具台面等低风险区域！

2. 按形态：平板与弯钢的应用场景

• 平板钢化玻璃：应用最广泛，从门窗到隔断都能见到其身影，常规厚度 4-12mm。

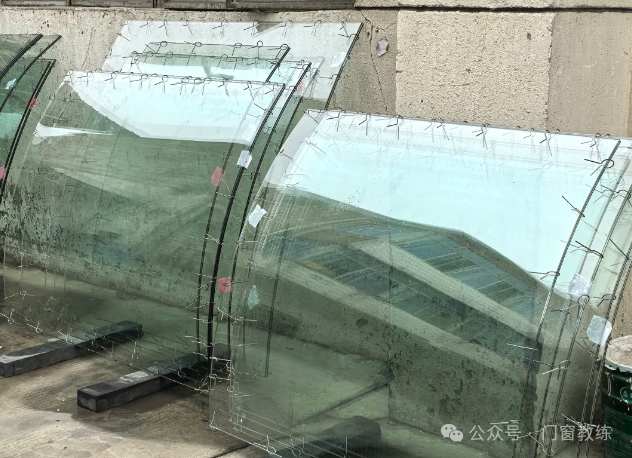

• 弯钢化玻璃：通过特殊模具在钢化过程中成型，适合弧形门窗、幕墙等造型需求。弯钢化玻璃尤其考验设备精度，小半径弯曲需精准控制炉内温度分布。

三、钢化玻璃的诞生：从原片到成品的旅程

一块合格的钢化玻璃需要经过 "千锤百炼" 的加工流程，每个环节都影响最终品质：

1. 原片切割：根据尺寸需求精准切割， 切割精度需达到 ±0.5mm，否则会影响后续钢化均匀性。

2. 磨边处理：去除切割后的锋利边缘，同时降低应力集中风险，这一步处理不好会直接导致钢化过程中破碎。

3. 清洗干燥：彻底清除玻璃表面的油污和杂质，任何残留都会在高温下造成瑕疵。

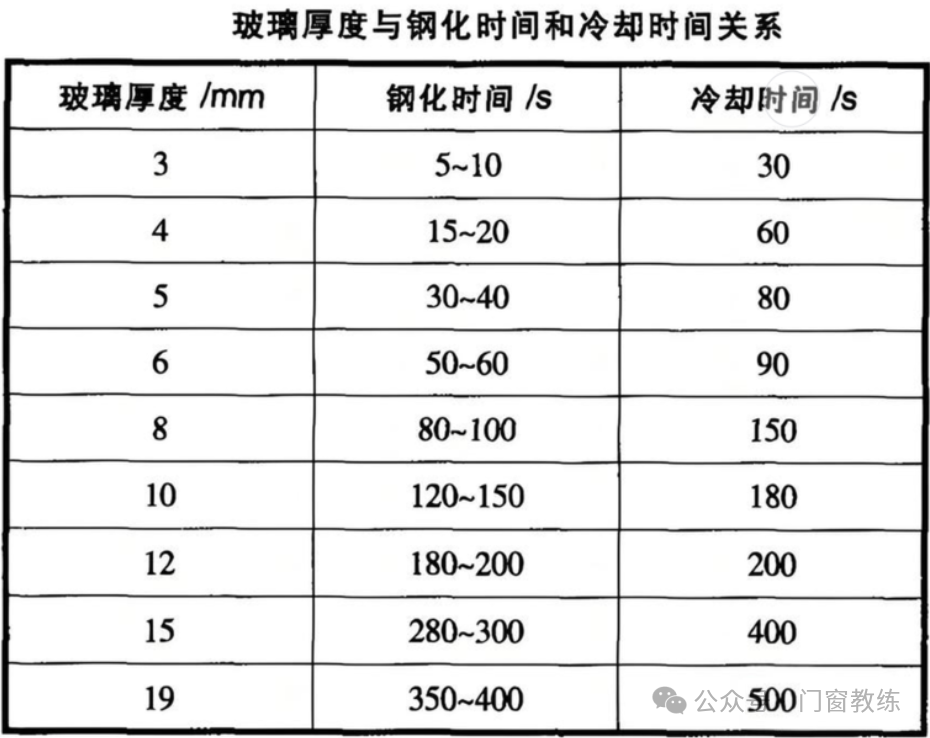

4. 高温钢化：核心工艺环节，不同厚度玻璃参数差异显著（可以用以下公式估算：T=40t+40*(t-5)*0.1 (秒) t表示玻璃厚度(不小于5mm)，单位mm）



5. 急冷处理：高温玻璃进入风栅快速冷却，3mm 玻璃需 16000Pa 风压，而 19mm 玻璃仅需 200Pa 风压，遵循 "薄玻高压、厚玻低压" 原则。

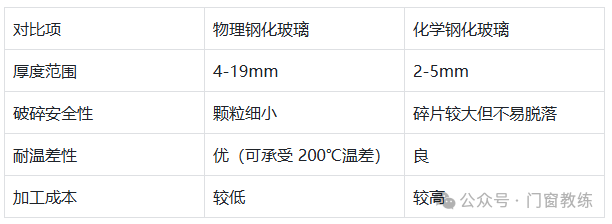

四、物理钢化 VS 化学钢化：两种技术路径的博弈

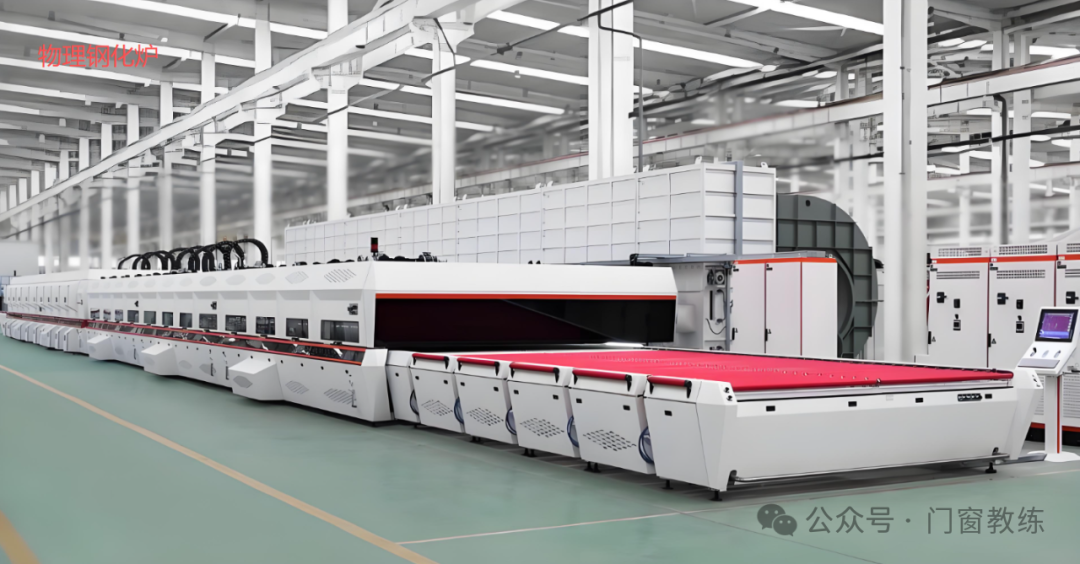

物理钢化：门窗领域的性价比之选

工艺特点：通过高温加热（650-730℃）后急冷实现应力强化，设备投资大但单块成本低。

适用范围：厚度 4-19mm 的门窗玻璃，尤其适合大面积玻璃。超过 3 米的玻璃建议做均质处理。

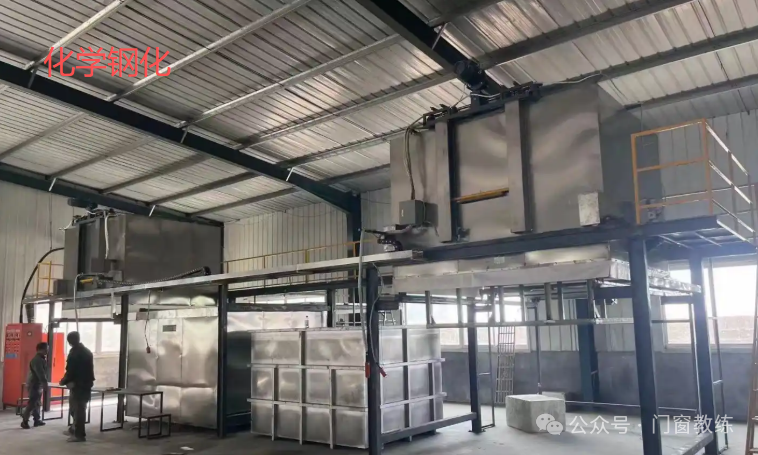

化学钢化：小众场景的精密之选

工艺特点：通过离子交换（通常用硝酸钾溶液），使玻璃表层形成压缩应力层，无需高温处理。

适用范围：厚度 2-5mm 的薄玻璃，如高端门窗的超薄玻璃，手机钢化玻璃膜。但成本较高，数据显示其生产成本比物理钢化高 30% 以上，主要用于对厚度有严格限制的场景。

五、自爆难题：千分之三的隐患如何破解？

行业常称，普通钢化玻璃的自爆率约为 3‰，这相当于每三百块玻璃就可能有一块存在自爆风险，但3‰这个说法，并不准确，因为是玻璃厂家根据杂志存在可能性计算的大概值！

大约每6吨玻璃就可能含有1粒能致钢化玻璃破碎的硫化镍。假设取8吨含一粒杂质，6mm厚的玻璃，2平米规格计算，可以生产266片玻璃，算下来自爆率差不多就是 3.8‰。

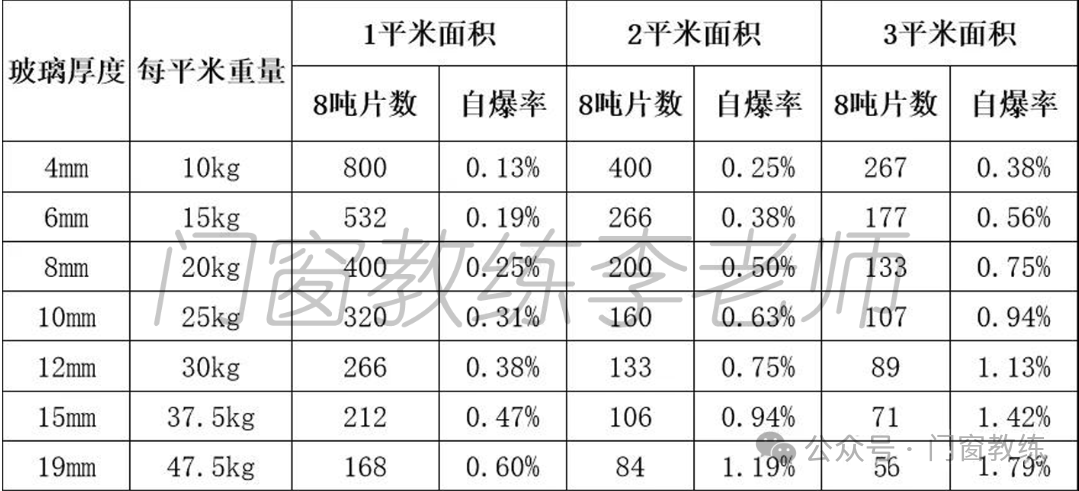

这个数据在源于国外一家咨询公司调研结果：

所以，可以得出一个结论：玻璃越大越厚，自爆率也会越高。原因是含有硫化镍的可能性更高！

而门窗玻璃自曝的主要原因有以下几点：

1. 硫化镍杂质：玻璃原片中的硫化镍晶体在温度变化时发生体积膨胀，是最主要的自爆诱因，占比超过 60%。

2. 加工应力不均：加热或冷却不均匀导致应力集中，就像拉满的弓随时可能断裂。

3. 安装不当：边框挤压、垫片不合适都会诱发应力释放导致自爆。或者在运输中边角磕碰，但由于中空边角有密封胶粘接，并未使应力释放，所以安装后产生自曝！

降低自爆率的有效方法：

1. 均质处理：被称为 "玻璃的体检"，将钢化玻璃在 290℃±10℃环境下保温 2-4 小时，促使潜在自爆的玻璃提前破碎，可将自爆率降至 0.1‰以下。

2. 精选原片：采用超白玻璃可减少杂质含量，高等级原片能从源头降低风险。

3. 优化工艺：精磨边、缓冷处理等工艺细节能减少应力集中。

4. 对于门窗设计来说，减少大玻璃的使用，也可以大大降低自曝概率！

自曝判断：

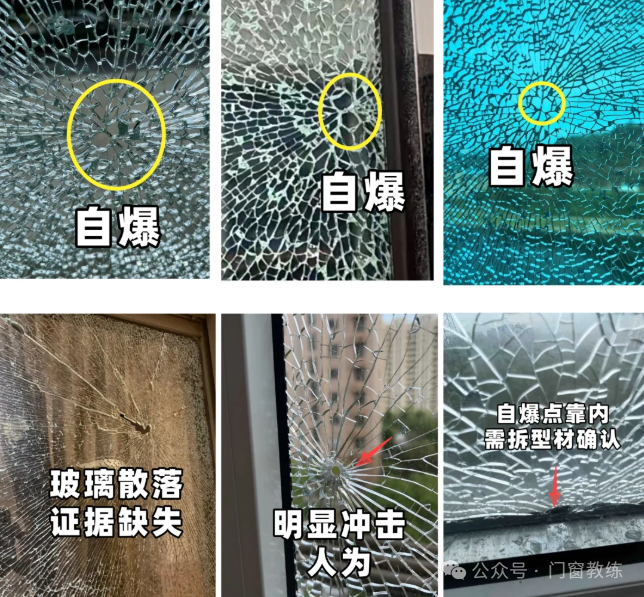

自爆的钢化玻璃，很容易在自爆点找到硫化镍颗粒，并且围绕小颗粒，还会看到蝴蝶状的痕迹，行话叫蝴蝶斑。自曝与否可以参照下图：

六、品质缺陷：水波纹的成因与应对

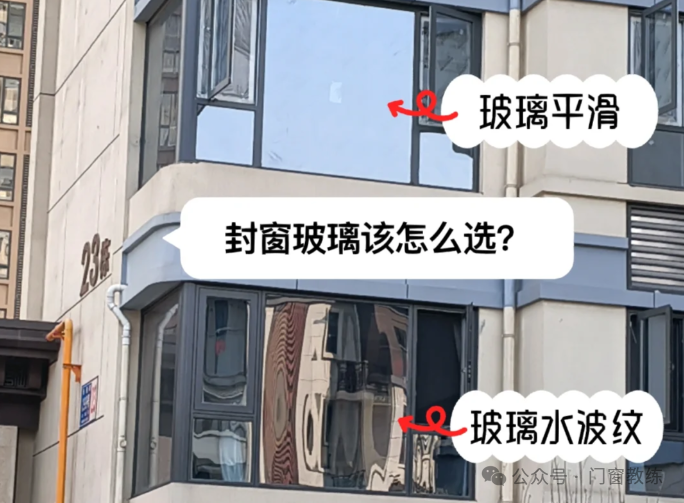

当然作为门窗行业的从业者，常会发现玻璃在阳光下出现 "水波纹"，这其实是钢化玻璃常见的光学缺陷。

成因分析：

1. 加热不均：钢化炉温度分布不均导致玻璃表面应力不一致，老旧设备更容易出现这个问题。

2. 厚度不足：5mm 以下玻璃水波纹更明显，8mm 以上则显著改善。

3. 原片质量：低质原片的平整度差，钢化后缺陷被放大。

解决与预防：

1. 选择 8mm 以上厚度玻璃，波纹视觉效果降低 50% 以上

2. 采用半钢化玻璃可减少 30% 的波纹现象

3. 认准优质厂家，好的钢化炉将平整度控制在 0.2% 以内

4. 已安装玻璃可通过调整窗帘角度减少光线直射带来的视觉冲击

七、3C 编码与极限尺寸：安全的双重保障

3C 认证：不可忽视的身份标识

所有正规钢化玻璃必须有 3C 标志，这是国家安全认证的 "身份证"。编码包含厂家信息、生产年份等，可通过国家认证中心网站查询真伪。没有 3C标志的钢化玻璃绝对不能用于门窗，存在极大安全隐患。

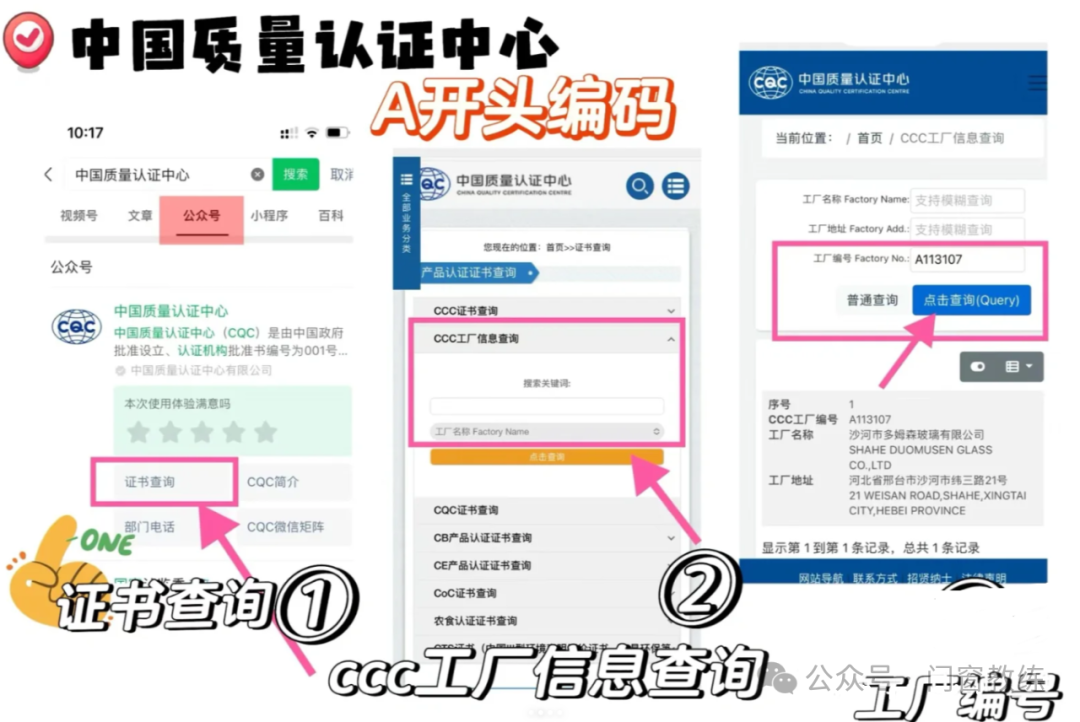

A开头的钢化玻璃：中国质量认证中心查询

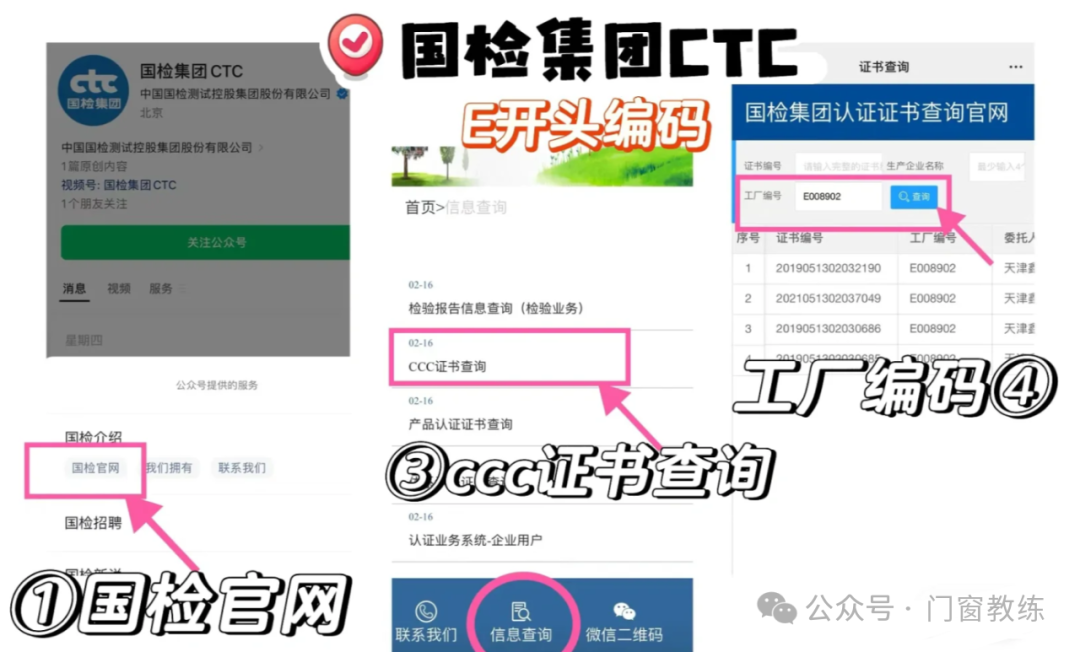

E开头的钢化玻璃：国检集团CTC查询

极限尺寸：安全与实用的平衡

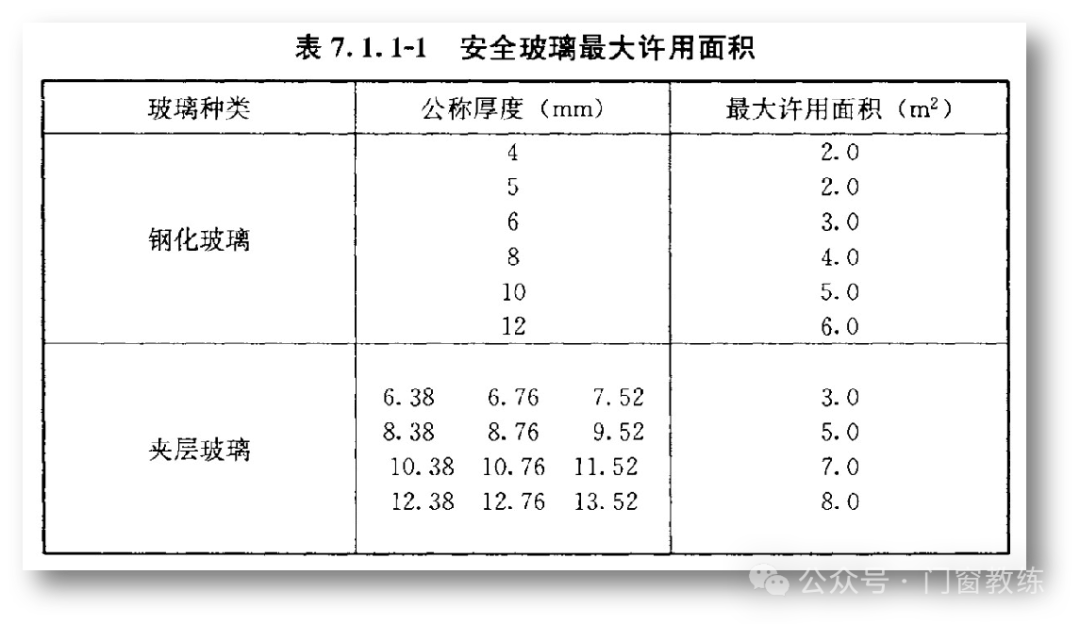

根据《JGJ 113-2015 建筑玻璃应用技术规程》规定，钢化玻璃最大使用面积参照下表：
