门窗平板玻璃缺陷合集及原因分析

平板玻璃的缺陷，主要是由玻璃体内，存在夹杂物和玻璃原片后天转运或加工引起的，对玻璃深加工有较大影响的缺陷有以下类别：

1.气泡

玻璃中的气体夹杂物，气体组成主要有：O₂、N₂、CO、CO₂、SO₂、氮氧化物、水蒸气等；形状有球形、椭圆形、线形、点状等。

形成原因：

一次气泡（玻璃液澄清不彻底，未排出的溶解气体）；

二次气泡（熔制温度波动 / 降温过快，玻璃液内重新析出气体）；

外界空气气泡（主要来自操作过程卷入空气，如流道密封不良、搅拌带入；配合料带来的多为分解气体，非直接空气）；

耐火材料气泡（窑炉耐火材料透气 / 侵蚀释放气体）；

金属铁引起的气泡（铁件氧化或与玻璃液反应生成气体）；

门窗场景补充：除影响外观、钢化炸炉外，中空玻璃若存在气泡，会降低气密性与隔热性，钢化前需逐片检验。

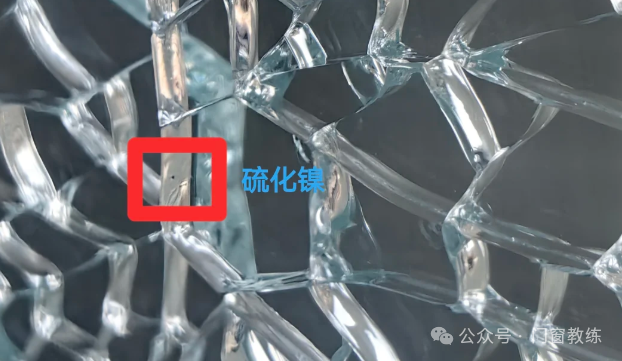

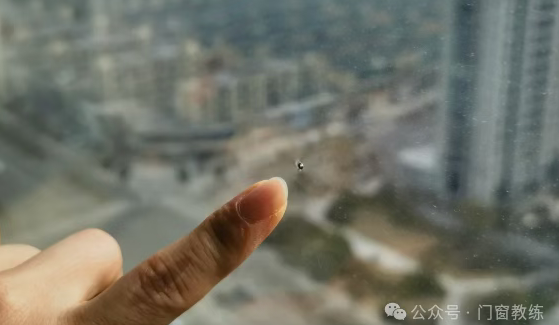

2.结石

玻璃中的固体夹杂物。

形成原因：

配合料结石（配合料未完全熔融的固体组分，常呈白色）；

耐火材料结石（窑炉耐火材料脱落混入）；

析晶结石（玻璃液冷却时析出晶体，常见石英、硅灰石、失透石、透辉石 、二硅酸钡等）；

硫酸盐夹杂物（配合料中硫酸盐未完全分解残留）。

门窗场景补充：结石是门窗玻璃 “高危缺陷”。除钢化炸炉 / 自爆外，室外门窗长期受温湿度波动影响，结石周围易产生应力开裂，引发玻璃破碎；需符合 GB 15763.2《建筑用安全玻璃 第 2 部分：钢化玻璃》中结石限量要求，钢化前 100% 检验。

3.节瘤

玻璃中的玻璃态夹杂物，化学组成与物理性质（折射率、密度、粘度等）与主体玻璃差异显著，常呈线状、纤维状分布，部分呈疙瘩状凸起于表面。

门窗场景补充：除钢化炸炉风险外，镀膜门窗玻璃若存在节瘤，会导致镀膜层附着不均，后期易脱膜；中空玻璃组装时，节瘤可能破坏密封胶贴合度，降低气密性，需在切裁前剔除含节瘤的玻璃。

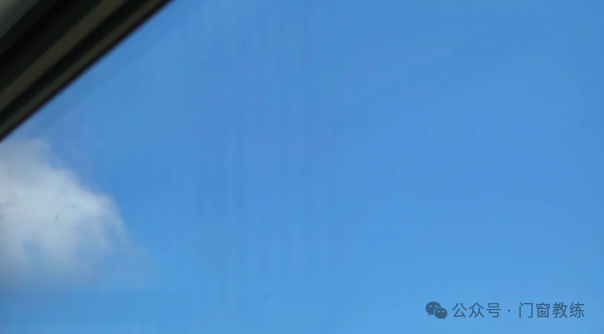

玻璃表面与拉引方向一致的线条状缺陷。

形成原因：

熔融温度不均、成分不均；

浮法玻璃生产中锡槽内玻璃液流动波动、拉引速度不稳定，为主要诱因 ；

冷却循环水不均仅影响局部应力，非主要成因；

门窗场景补充：对落地窗、大面积采光窗等门窗，玻筋会严重影响透光均匀性，破坏视觉整体感，需根据门窗设计要求控制玻筋密度（如高透门窗需符合 GB/T 11614《平板玻璃》中 “优等品” 玻筋标准）

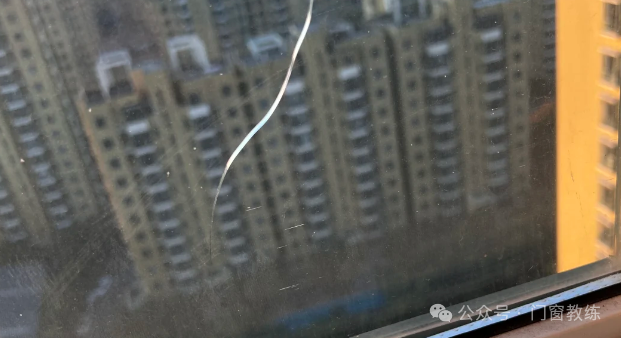

根据格里菲斯（Griffith）强度理论，玻璃中的破坏强度与玻璃中存在裂纹尺寸的平方根成反比，裂纹尖端局部区域受力远大于其它区域而超过玻璃负荷，裂纹迅速扩张而使玻璃炸裂。

门窗场景补充：除加工伤人、钢化炸裂外，已安装的外窗玻璃若残留裂纹，遇风压、温差变化（如夏季暴晒、冬季低温）会迅速扩展，引发高空坠落风险；需在切裁、磨边、清洗等每道工序检验，尤其关注玻璃边部裂纹（门窗安装时边部受力集中，裂纹更易诱发破碎）

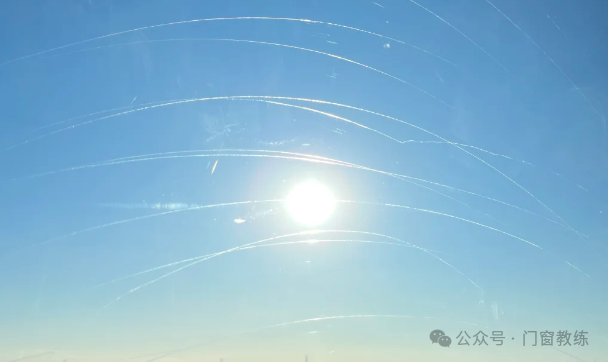

玻璃表面机械损伤，不仅影响玻璃的视觉效果，还会导致在钢化、热弯等门窗常用热处理工艺中，划伤处应力集中易开裂

门窗场景补充：

中空玻璃内表面划伤：增加水汽渗透风险，导致中空层起雾；

镀膜门窗玻璃划伤：破坏膜层隔热 / 防晒性能，形成局部 “热斑”；

需符合 GB/T 18915.1《镀膜玻璃 第 1 部分：阳光控制镀膜玻璃》中划伤等级要求（如 “优等品” 不允许可见划伤）

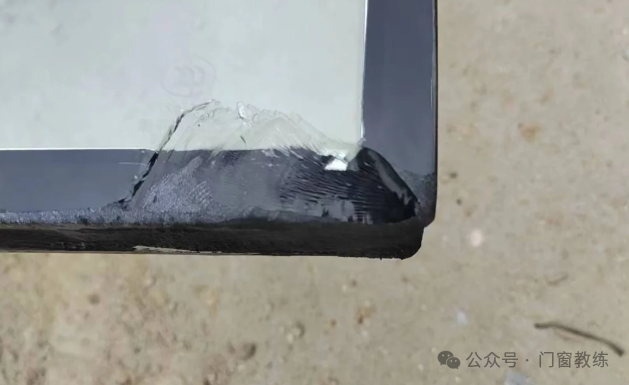

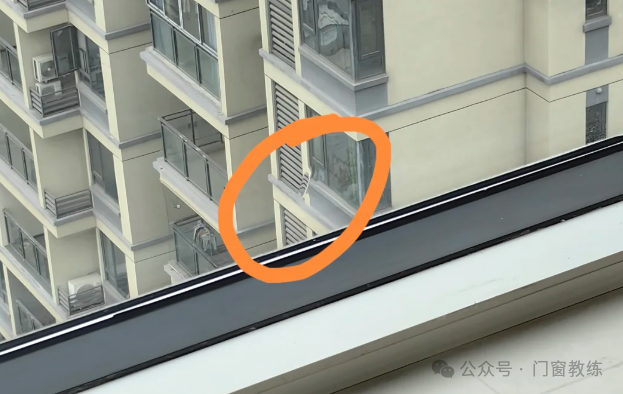

影响外观质量，严重时会引起客户投诉！爆边缺角应符合 GB 15763.2 要求：钢化玻璃爆边长度≤20mm、缺角尺寸≤5mm（优等品）

门窗场景补充：门窗安装时，爆边缺角处若受型材挤压（如玻璃与铝型材配合间隙过小），易引发整体破碎；外窗抗风压测试中，爆边区域是应力薄弱点，可能导致玻璃失效，安装前需逐片核查。

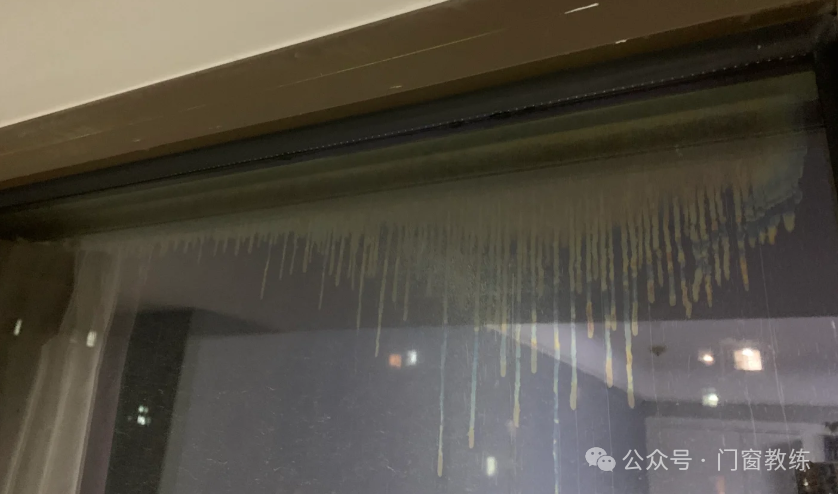

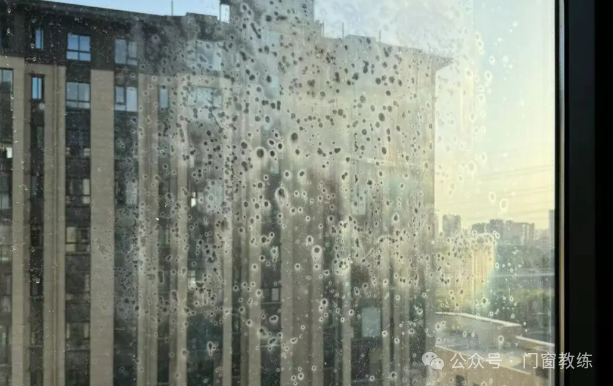

玻璃清洗后残留水分携带杂质（如灰尘、清洗剂残留），或水分与玻璃表面碱成分反应，经钢化高温固化形成水迹，或后期进水形成的水印！

门窗场景补充：镀膜门窗玻璃水迹，会导致膜层色差，中空玻璃水迹会影响透光率；处理时需用中性清洗剂彻底清洁，避免残留杂质。

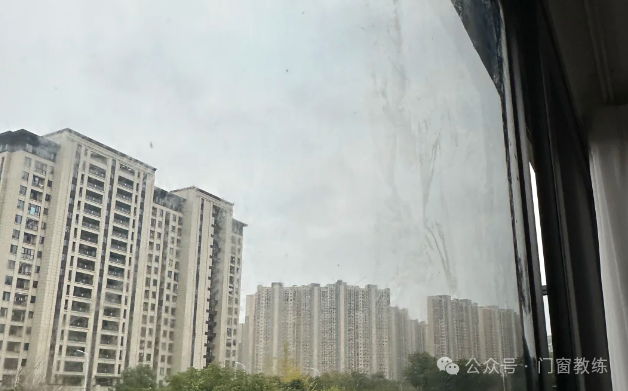

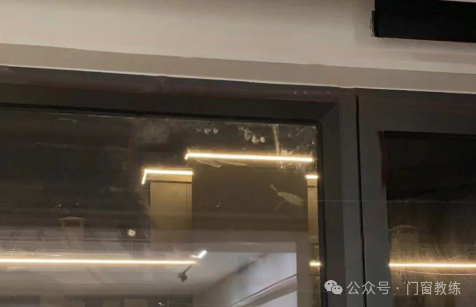

玻璃表面 SiO₂与空气中水分、碱金属离子（如 Na⁺）反应生成氢氧化物，再与 CO₂结合形成碳酸盐，导致表面腐蚀发霉！

门窗场景补充：门窗玻璃储存时（如仓库潮湿）易发霉，发霉区域会降低玻璃与密封胶的粘结力，影响中空玻璃气密性；安装后发霉点若在受力区，会进一步降低强度；预防需保持储存环境干燥，使用防霉隔离纸。

门窗玻璃常用中性防霉隔离纸，若玻璃箱进水导致隔离纸受潮，纸中纤维或添加剂会附着于玻璃表面，钢化后高温固化形成顽固纸印（明确隔离纸类型）

门窗场景补充：中空玻璃加工时，边缘纸印会影响丁基胶粘结效果；预防需在运输中做好防雨措施，储存时避免玻璃箱底部受潮。

下片时没戴手套或手套脏，在玻璃表面形成的手印。手印中的油脂、汗液与玻璃表面（尤其镀膜层）反应，经钢化高温固化后难以去除；镀膜门窗玻璃手印会破坏膜层连续性，降低隔热性能。

门窗实操补充：下片时需佩戴无粉洁净手套（有粉手套会残留粉末形成新缺陷），发现手印需用专用玻璃清洁剂及时清除。
