浅谈铝合金门窗型材名称及图片
铝合金门窗型材及名称的分类，在于一个外行的人来说也就是懂得那么一点点，像那些从事铝门窗行业多年的老师傅来说，其中铝合金门窗型材及铝合金门窗的种类大多数也只是认识常用的。型材有几十种型号上百种，铝合金门窗同样的，样式及型号更是多的不得了，一般的常识大部分人都懂的，但是很多人对于门窗名称、样式、型材、都是个模糊的概念....

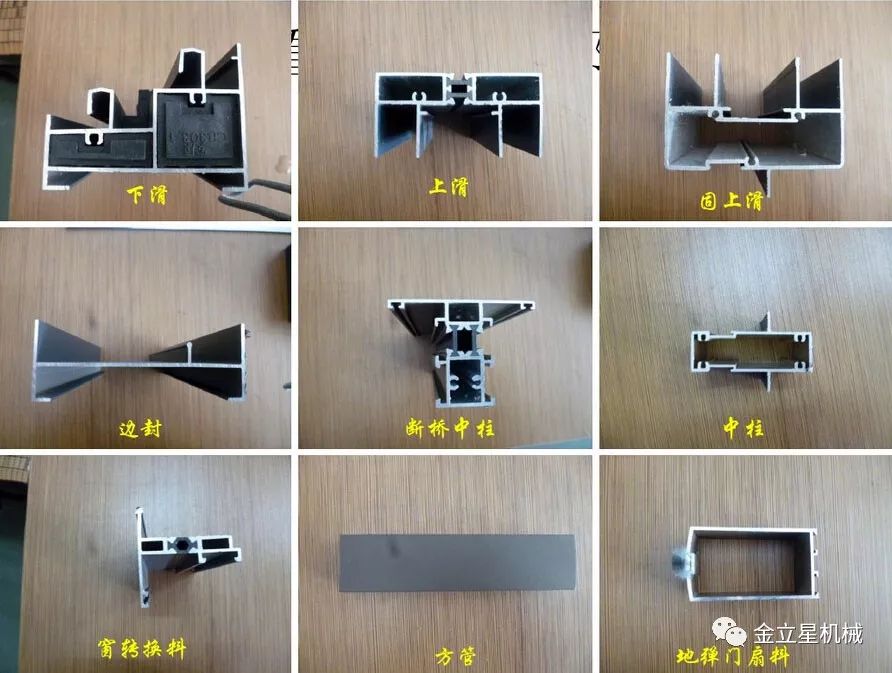

型材名称及材料
采用铝合金挤压型材为框、梃、扇料制作的门窗称为铝合金门窗，简称铝门窗。包括以铝合金作受力杆件(承受并传递自重和荷载的杆件)基材的和木材、塑料复合的门窗，简称铝木复合门窗、铝塑复合门窗。
1.框料：门窗材料中与墙体相连接的材料，其特点是与墙体相接处表多为平面，固定在墙体上，不能移动。
2.扇料：门窗中能够开启的材料，其特点是能够运动；
3.中挺：将框料所组成的矩形的材料，真中挺，固定在材料上，假中挺固定在扇料上。
4.压线：室内一侧，固定玻璃所用的材料，圆压线，适合45度拼接，方压线适合90度拼接。

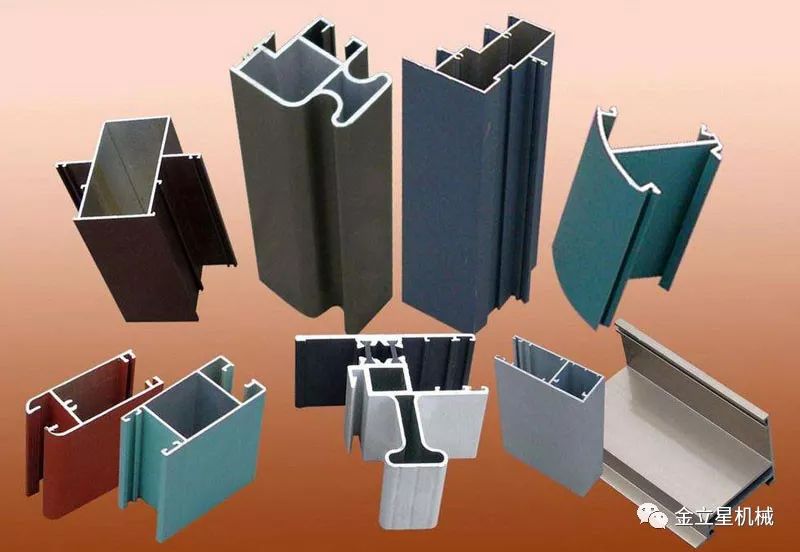

型材规格
铝合金门窗型材规格主要有：35系列、38系列、40系列、60系列我、70系列、90系列等。所谓35、38系列，指的是铝合金型材主框架的宽度分别是35毫米、38毫米。
正规厂家生产的铝合金门窗型材，现在主要有以下三种，一种是42系列的，一种是90系列的，还有一种是76系列的。(42、90、76指的是铝合金型材主框架的宽度分别是42毫米、90毫米、76毫米)这三种型材又有氧化上色和非氧化上色的区分。还有就是42系列和76系列可安装原厂生产的与之相匹配的纱窗。而90型材原厂没有生产与之相匹配的纱窗，但现在可以通过改装安上纱窗了。
型材质量检验
检查铝合金门窗材料的质量，要求表面清洁、色泽均匀，不应有铝屑，毛刺、油污、起皮、腐蚀、斑点，流痕及涂层缺陷。同一厂家生产的同一型号、规格批号的材料作为一个检验批，每一批随机抽取3%不能少于5件10支以下的全检，最好是在自然光闪烁下观察。
铝合金门窗型材壁厚
《铝合金门窗工程技术规范》JGJ 214-2010第3.1条原文关于铝合金门窗型材壁厚的规定：铝合金门窗主型材的壁厚应经计算或试验确定，除压条、扣板等需要弹性装配的型材外，门用主型材主要受力部位基材截面最小实测壁厚不应小于2.0mm，窗用主型材主要受力部位基材截面最小实测壁厚不应小于1.4mm。 该规定用加粗字体，表示该规定为强制性行业规定。铝合金门窗行业所有企业必须按照按规定执行。 然而在2020年3月，国家发布《铝合金门窗》GB/T 8478-2020规范中第5.1.2中规定： 外门窗主要受力杆件所用主型材基材壁厚公称尺寸应经设计计算和试验确定。 门、窗用主型材基材壁厚（附件功能槽口处的翅壁壁厚除外）公称尺寸除应满足5.1.2要求外，尚应符合下列规定： a)外门不应小于2.2mm，内门不应小于2.0mm； b)外窗不应小于1.8mm，内窗不应小于1.4mm。 该规定至2021年2月执行。 两规范在壁厚问题上存在着较大差异，现对两规定做出个人理解分析。
在《铝合金门窗》GB/T 8478-2020发布之后，对壁厚的规定这块存在冲突，致使目前门窗行业分为两派，一派认为应该按照《铝合金门窗》中规定的即窗不应小于1.8mm，门不应小于2.2mm。而另一派则认为应该按照《铝合金门窗工程技术规范》中的壁厚要求来执行。到底是按照那个标准来执行呢?一直没有一个明确的说话。 首先，我们应该知道《铝合金门窗》作为国家推荐标准，即，企业自愿采用的标准，即有权拒绝执行该标准，即便不按照该标准执行，也不违反相关的法律法规，更不用承担相应的责任。而《铝合金门窗工程技术规范》作为行业的标准，且加粗作为强制执行，应该按《铝合金门窗工程技术规范》中规定的：即窗不小于1.4，门不小于2.0，来执行。该标准条文的解释是：规定铝型材基材的最小实测壁厚要求，是20多年来我国门窗行业的实际情况所需。我国多年来铝型材销售是按重量计量，铝门窗工程量是按面积计算，因此，出于经济利益，部分铝型材越做越薄。铝合金门窗属轻质、薄壁杆件结构，部分构件经常启闭，是建筑外围护结构的薄弱部分，直接影响到使用者和社会公众的人身安全。我国南方沿海地区曾发生的在台风袭击下铝门窗严重破坏的原因之一，就是铝型材壁厚过小，门窗框和扇梃主型材构件抗弯变形能力差，外框与墙体锚固点变形或破坏。门窗框扇构件型材的壁厚要求，也是门窗杆件结构必要的构造要求，不论门窗立面及分格尺寸的大小，都应该统一要求。因为，除了门窗立面的中横框、中竖框及扇梃等主型材构件直接承受风荷载、需要足够的抗变形刚度外，框扇杆件的连接牢固、开启扇与框的铰接和锁点等五金配件的装配紧固，也需要型材壁厚作为构造的可靠保证。
采购建议
铝合金地弹簧门有70系列、100系列。基本门洞高度有2100、2400、2700、3000、3300mm，基本门洞宽度有900、1000、1500、1800、2400、3000、3300、3600mm。
封阳台通常采用70系列或90系列的，如果小于70，坚固程度就难以保证。75型铝合金是主要是做推拉门的，也可以在底层做窗框，20楼不建议使用，因为75型的铝合金很重，容易造成不安全隐。
