门窗到底如何塞缝才是对的？

发泡剂全称单组分聚氨酯泡沫填缝剂，主要成分包括聚氨酯预聚物、二甲醚、丙丁烷等，分为枪式和管式两种，需配合专用工具使用。

作用与优势

填充密封：有效填补门窗与墙体间的缝隙，防止漏风、渗水。

隔音隔热：降低热量传递，减少噪音干扰，提升室内舒适度。

适应变形：柔性材质可适应门窗因热胀冷缩产生的位移，避免开裂。

施工便捷：喷注式操作，快速填充缝隙，节省时间和人力。

使用方法

准备工作：清洁缝隙并喷湿，确保表面湿润以加速固化。

施工操作：枪式发泡剂需用专用发泡枪，管式发泡剂直接通过胶管喷射。喷射时从下往上填充至所需体积的70%-80%，避免过度填充。

固化处理：发泡剂在10分钟左右表面开始固化，固化前将溢出部分塞回缝隙，固化后用机械方法（如切割）去除多余部分。（重点：有多少项目和工人能做到？个人觉得这才是渗漏与否的关键点）

水泥砂浆和发泡剂塞缝到底哪个好？

不管是工装或者家装，曾经好多人问我为啥不用水泥砂浆（毕竟印象中钢筋混凝土这类看起来比软趴趴的发泡剂看着靠谱很多）？

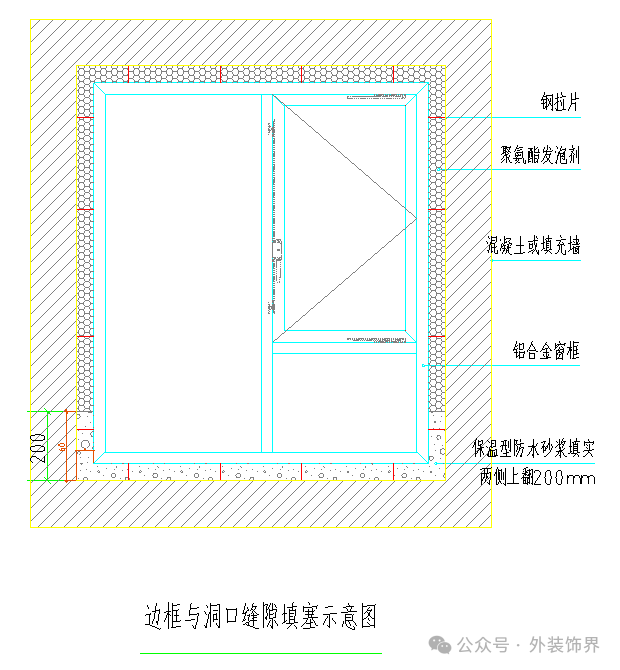

首先看下工程门窗塞缝标准节点：

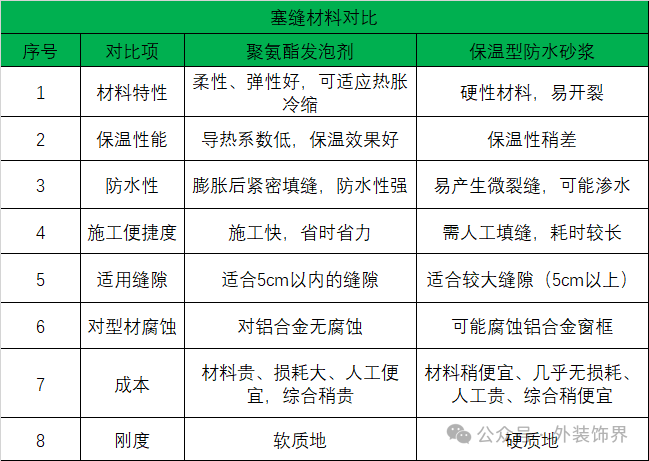

再对比下水泥砂浆和发泡剂塞缝的区别：

注意点：

1.聚氨酯发泡剂一定要选质量好的，市面上的发泡剂层次不齐；

2.水泥砂浆一定要用保温型防水砂浆；

3.发泡剂塞缝理论上是优于砂浆塞缝的，但要根据使用部位、塞缝宽度做判断。

参考下规范：

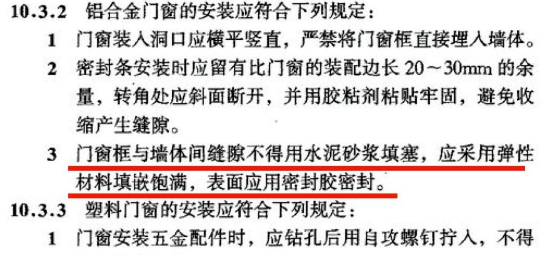

GB50327-2001《住宅装饰装修工程施工规范》第10.3.2条第3款规定：“门窗框与墙体间缝隙不得用水泥砂浆填塞，应采用弹性材料填嵌饱满，表面应用密封胶密封”。

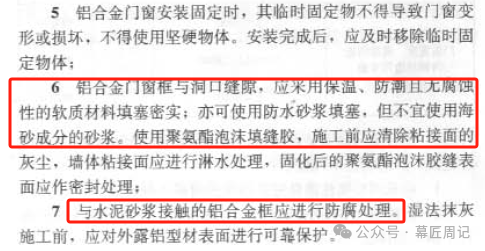

而JGJ214-2010《铝合金门窗工程技术规范》，是这样说的“铝合金门窗框与洞口缝隙，应采用保温、防潮且无腐蚀性的软质材料填塞密实；亦可使用防水砂浆填塞，但不宜使用海砂成分的砂浆。与水泥砂浆接触的铝合金框应进行防腐处理。”

综上个人给下如下建议：

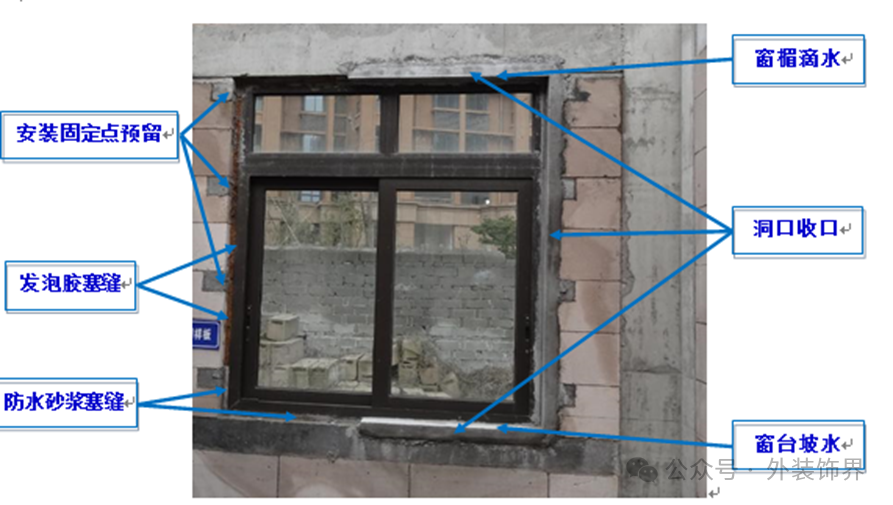

底部用保温型防水砂浆塞缝，两侧上翻200mm，其余部位尽量采用发泡剂塞缝。

窗框两侧塞缝材料选用门窗两侧底部200mm高范围内未  填塞防水砂浆，发泡胶与防水砂浆在下口角部处交接。 窗框角部易积水，防水砂浆与发泡胶交接处易出现缝隙（材料热膨胀系数不同） ，存在较大的渗漏隐患。窗框两侧底部200mm范围内填塞防水砂浆，与下口防水砂浆交圈，形成整体U型。

北方寒冷地区→ 优先发泡剂（保温防裂）

南方潮湿地区→ 可考虑水泥+防水处理（但需注意防腐）

铝合金门窗→ 必须用发泡剂（避免水泥腐蚀）

超大缝隙（>5cm）→ 水泥打底+发泡剂补缝。

市面上发泡剂层次不齐，对塞缝质量影响极大；怎么判断发泡剂的好坏？

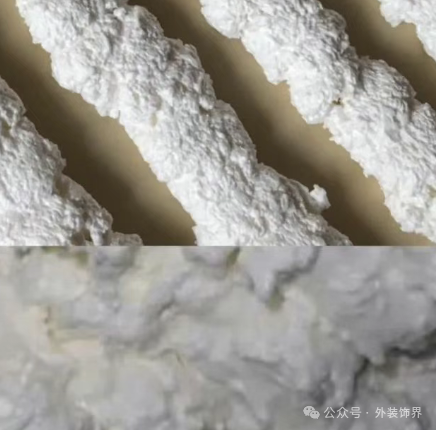

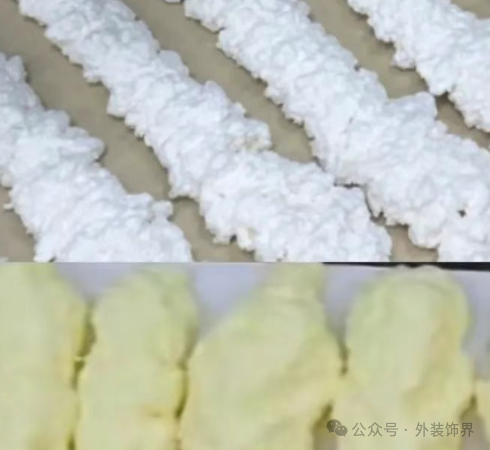

1.看颜色-优质的发泡胶打出来后是乳白色，颜色黑灰或者特别黄都不太好；

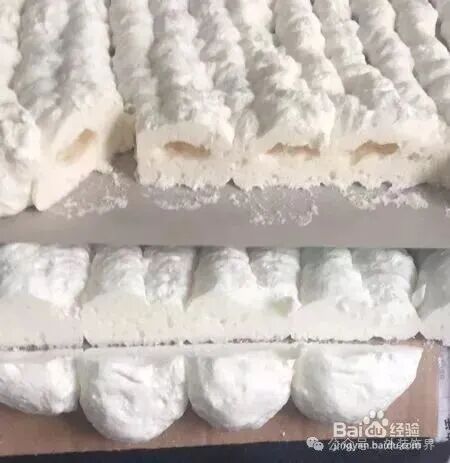

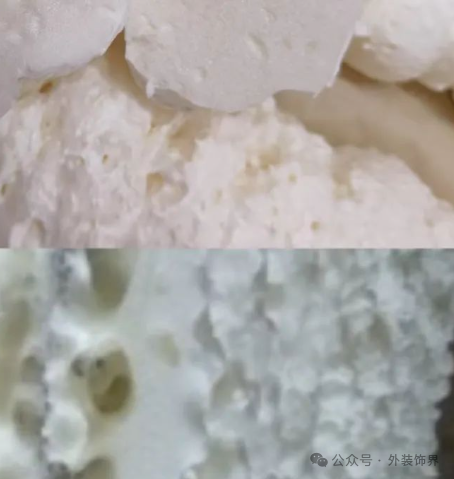

3.看切割断面-发泡胶固化后，切开泡沫，看泡孔，不能太稀也不能太稠为良好泡沫，如泡孔很大，说明密度差，则为不好；

4.看密度-检测起泡剂的发泡效果，好的起泡剂发泡饱满浑圆，而差的起泡剂发泡小且容易坍塌。用手按压泡沫，优质的泡沫应该富有弹性，如果没有弹性，则可能是质量不好的起泡剂；

5.看粘结度-观察起泡剂的粘接性，优质的泡沫粘接力强，而质量差的起泡剂粘接力差，防水效果也不好。

最后，门窗塞缝（发泡剂）到底怎么施工才合格？

1.打发泡前应对框的固定点仔细检查，胀栓遗漏应记录，胀栓没打禁止发泡。打发泡时用刷子清理杂物，用发泡枪沿缝隙自下而上，里外施打，发泡应连续施打，一次成型，填充饱满，使发泡填充均匀饱满，但不能溢出，发泡应填充密实，不能透光、透亮、凹陷，在发泡在干透之前塞到框内；

2.如果工程对发泡无要求，发泡干透后，割发泡时必须使发泡和框保持平滑整齐，不能划伤窗框，不能有凹陷、透光。用壁纸刀割平框以上发泡时，同时避免划伤型材表面。同时拆除木楔，空隙处打发泡，重复2标准。完成后将固定框的木楔全部撤掉，用袋子装起回收二次利用；

3.塞缝、打发泡剂：侧壁和天盘打发泡剂，发泡剂必须连续饱满，溢出框外的发泡剂应在固化前塞入缝内，严禁外膜破损，窗台可采用水泥砂浆或细石混凝土嵌填。

4.发泡剂施打塞实不符合门窗要求。

A）框与墙体间隙超过5cm施打。

B）施打后溢出严重未塞实处理，易造成粘接不牢，满溢发泡胶后续进行切割处理时，发泡胶外膜即破损。闭孔封闭结构也相应遭破坏，形成水渗漏、空气渗透通道。发泡剂属弹性连接，除起到框体临时固定外，还有一定的防水功能，必须保证施打密实不断打、塞实处理不得破坏表面外膜。
