节能型门窗附框设计要点
摘要： 钢附框在一定程度上解决了湿法安装的缺陷，其优点是强度高、使用成本低，其缺点是金属材质导热快，容易形成冷桥，直接影响了门窗与建筑连接的保温节能性能，为了解决传统钢附框的弊端，节能效果更好的附框类型应运而生，我们称之为门窗节能附框。门窗节能附框 是建筑门窗与墙体之间的过渡连接构件，主要用于解决门窗安装过
钢附框在一定程度上解决了湿法安装的缺陷，其优点是强度高、使用成本低，其缺点是金属材质导热快，容易形成冷桥，直接影响了门窗与建筑连接的保温节能性能，为了解决传统钢附框的弊端，节能效果更好的附框类型应运而生，我们称之为门窗节能附框。
门窗节能附框 是建筑门窗与墙体之间的过渡连接构件，主要用于解决门窗安装过程中的热桥问题，提高建筑的保温隔热性能。它能够有效降低门窗洞口的线性传热，减少能耗损失，同时提升门窗的气密性和水密性，增强建筑的整体节能效果。普通和节能型附框的选择要求一般如下所示：

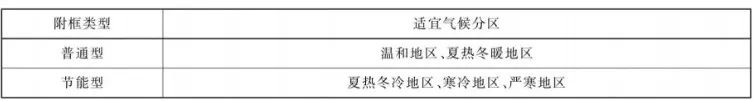

表1 普通和节能型附框的选择要求
一、节能型附框的定义
在国家大力推行建筑节能的环境下，新型的节能附框受到市场认可。顾名思义，节能附框除了要满足干法安装工艺对附框的要求外，还要达到保温、节能的效果其应符合以下条件：
1、节能附框的线胀系数与墙体要相近。混凝土水泥的线胀系数为1.0(10-)/℃若附框与其相差较大，会导致由于热膨胀冷缩而产生的变形量不同，影响建筑门窗与墙体的密封，导致渗水、脱胶等问题。
2、节能附框的导热系数要小。其材料导热系数(25℃)不应大于0.2W/附框制成品截面宽度方向热阻不应小于0.28(m·K)/W。
3、节能附框组装完成后，其连接角破坏力不应小于800N。
4、节能附框的握螺钉力不应小于3000N。
二、节能型附框的分类及要求
节能附框目前在一些节能要求较高的标准化建筑中已经得到了广泛应用，如上海地区就已明确要求建筑外窗安装应采用节能附框预埋的安装方式。当然，不同地区的超低能耗建筑根据气候特点和技术要求，选择不同规格、材质和性能的节能附框，以实现建筑的节能目标。
目前市场上符合条件的节能附框有很多种类，其中主要如木塑附框、玻璃钢附框、钢塑共挤附框等，其中木塑附框凭借着性能优异、加工便利、性价比高等优点，市场使用率最高。
1、木塑附框
木塑附框凭借着性能优异、加工便利、性价比高等优点，市场使用率最高。其典型结构如图1所示。

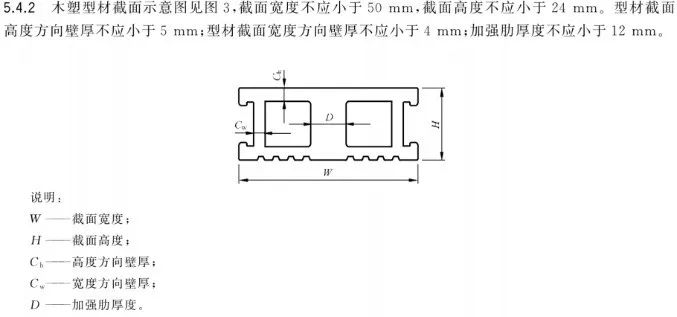

图1 木塑附框
木塑附框要求：
2、钢塑共挤附框

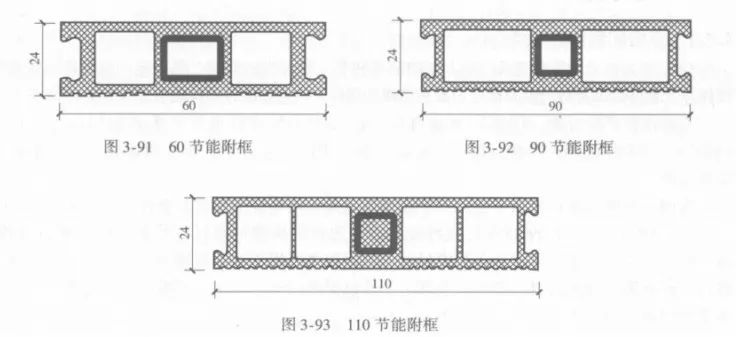

钢塑共挤附框产品采用高温挤塑成型工艺，将塑料特性与钢的特性有机地结合在一起具有抗老化、防虫、不变形、低传热、耐水性能好、型材强度高等优点。如图2所示是几种典型标准化节能附框。

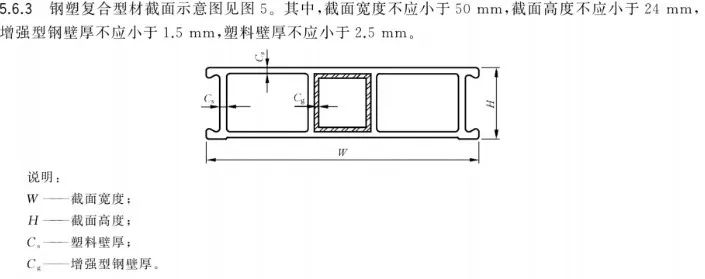

图2 钢塑共挤附框
钢塑共挤附框要求：
3、玻璃钢附框

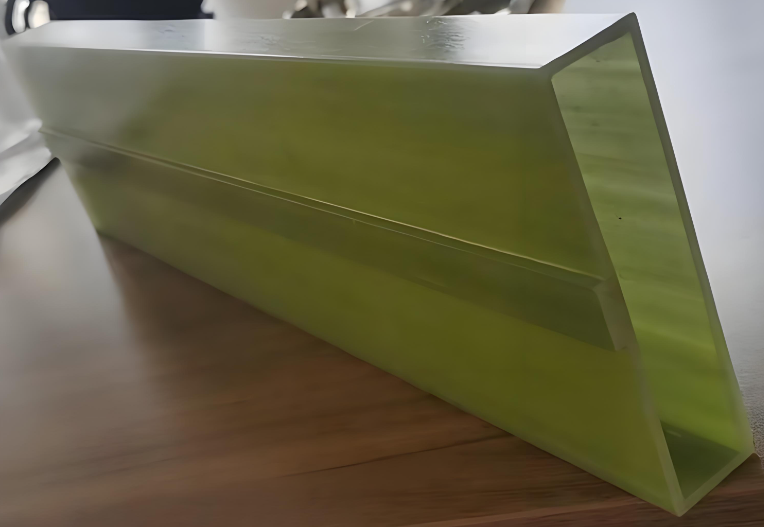

图3 玻璃钢附框
玻璃钢附框要求：
三、节能型附框技术性能指标要求及试验方法
1、木塑、玻纤增强塑料、钢塑复合附框及型材技术性能指标要求，见表2所示。

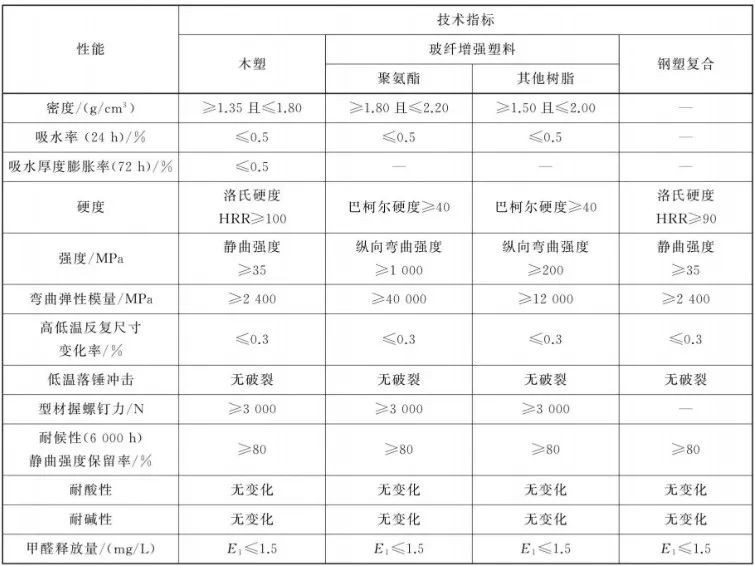

表2 木塑、玻纤增强塑料、钢塑复合附框及型材技术性能指标

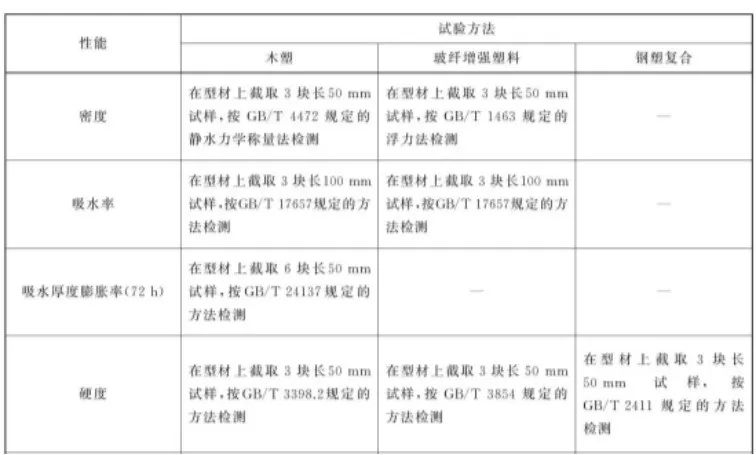

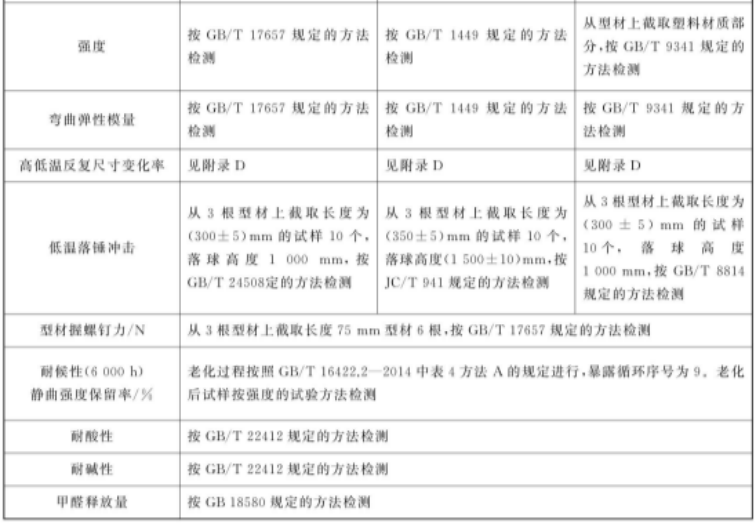

2、木塑、玻纤增强塑料、钢塑复合附框及型材技术性能指标试验方法，见表3所示。
